Máquina de ensayo de partículas de yugo electromagnético máquina de inspección de partículas magnéticas

Probador de partículas magnéticas de yugo electromagnético, máquina de prueba MPI, máquina de inspección de partículas magnéticas



Ejemplos de defectos: Ubicación del defecto:
Inclusiones Costuras Superficiales y subsuperficiales Ideal para: Fisuras por fatiga
Fisuras de contracción Desgarros Solapes Ideal para: Inspecciones de campo en recipientes
Escoria de soldadura Fisuras de rectificado Ideal para: Inspecciones en servicio
Fisuras de temple Ideal para: Entornos exigentes
Inspección de soldaduras

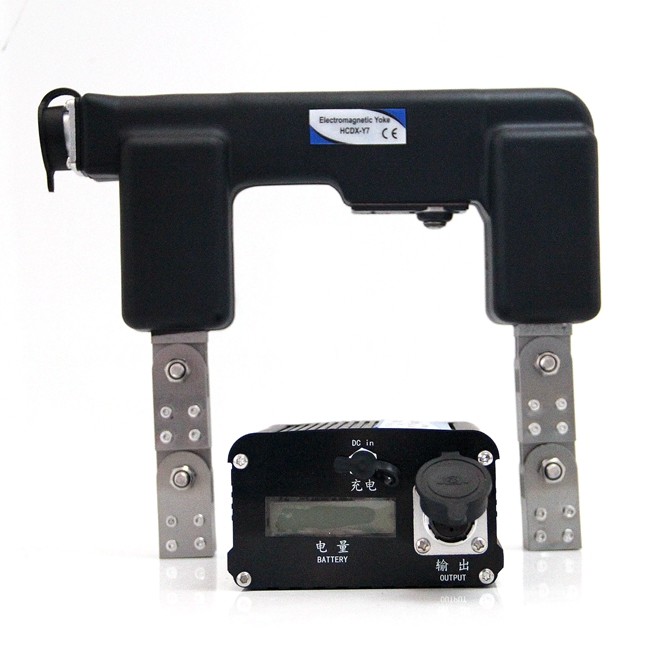

HCDX-Y7T

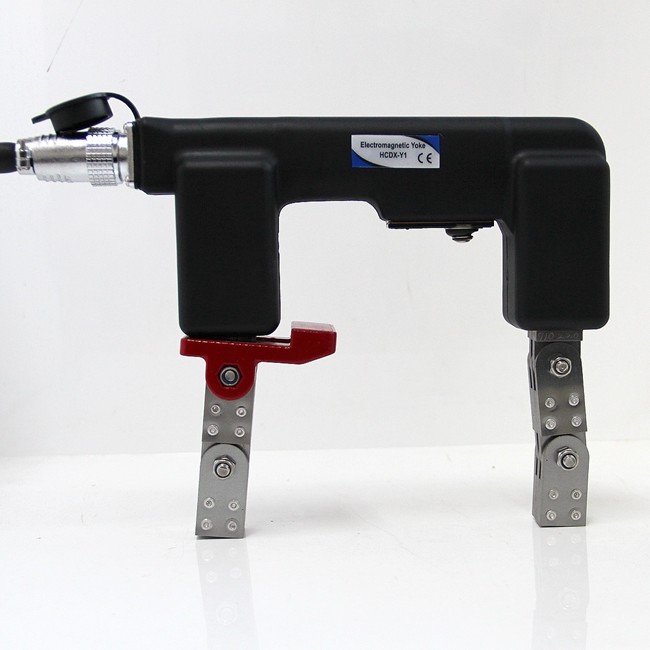

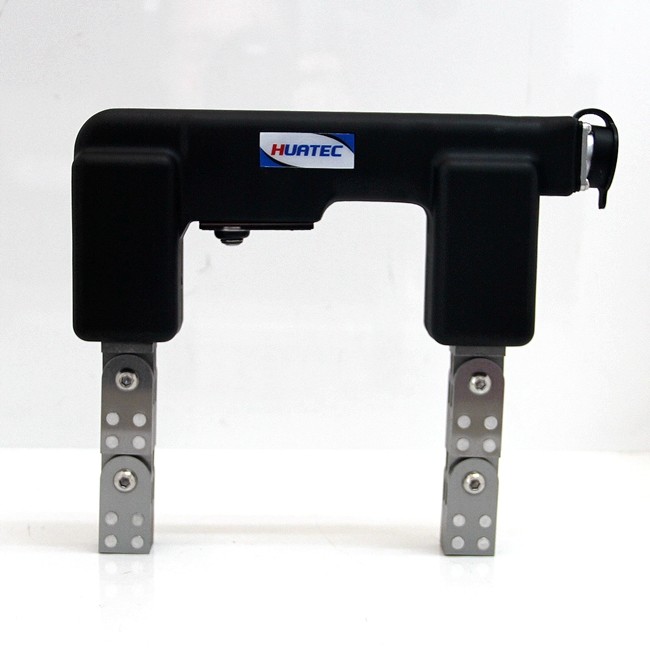

La serie HCDX-Y es un yugo magnético de CA, CA/CC y CC duradero y de alta resistencia diseñado para detectar indicaciones superficiales y subsuperficiales en las aplicaciones más exigentes.

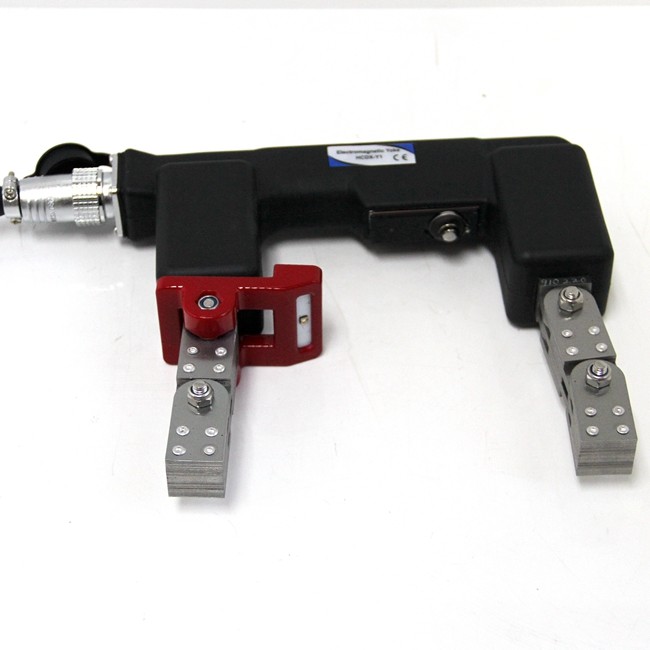

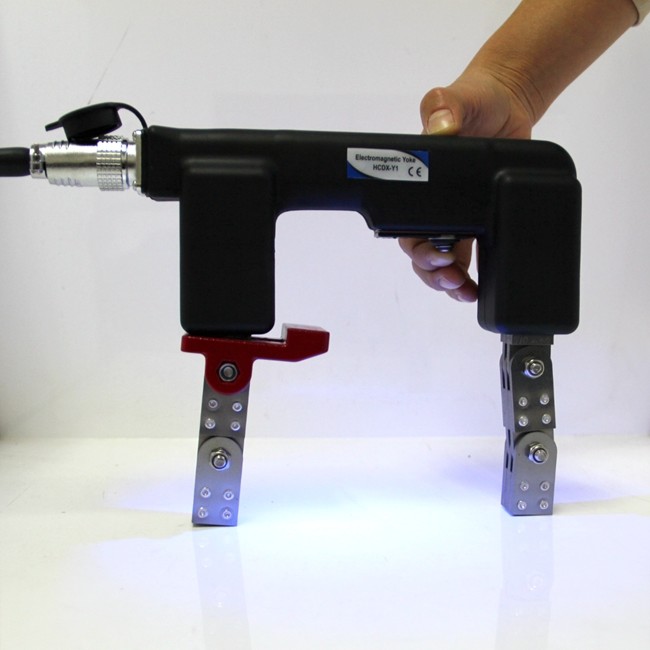

Con una construcción sellada resistente a los productos químicos, patas articuladas para adaptarse a cualquier forma de pieza y un robusto cable de doce pies con alivio de tensión para uso en campo, el HCDX-Y es ideal para la inspección de soldaduras y otras pruebas remotas.

Los controles de estado sólido permiten al operador utilizar campos magnéticos de CA para indicaciones superficiales o campos magnéticos de CC para indicaciones subsuperficiales para satisfacer todas las necesidades de inspección.

El detector de defectos de partículas magnéticas de tipo carga tiene las características de estructura compacta, diseño razonable, tamaño pequeño, peso ligero y portabilidad conveniente. El detector de defectos se puede utilizar directamente con corriente alterna, y también se puede utilizar para la fuente de alimentación de magnetización de CA (paquete de baterías de CA) y la fuente de alimentación magnetizada de CC (paquete de baterías de inversor CC-CA), que es eficiente y portátil. Es adecuado para la inspección de soldaduras de cascos, la detección de soldaduras de estructuras de acero a gran altura y la operación interna de recipientes a presión. Este instrumento es adecuado para piezas de estructuras de acero de energía, metalurgia, petroquímica, maquinaria y otras industrias, como calderas, recipientes a presión, tuberías a presión, soldaduras de cuerpos de barcos y estructuras de soldadura de varios tipos de superficie de material ferromagnético y detección de defectos de partículas magnéticas de defectos cercanos a la superficie.

Este instrumento cumple con los requisitos estándar de JB/T7411-2012, ASME BPVC, ASTM E709, ASTM E1444, ASTM E3024. "Condición técnica del detector de defectos de yugo electromagnético".

Características del producto
Construcción sellada y duradera
Resistente a productos químicos y abrasión
Opciones de funcionamiento en CA y CC para inspección superficial y subsuperficial
Supera las especificaciones de elevación de ASTM

Los tres modos de suministro de energía se pueden elegir libremente:
Hay lugares conectados directamente a la fuente de alimentación de CA, que se pueden conectar directamente con la fuente de alimentación de CA.
Es posible utilizar una fuente de alimentación magnetizada de CA (paquete de baterías de inversor CC-CA) para suministrar energía de CA sin ninguna inserción directa a la fuente de alimentación de CA.
La fuente de alimentación de magnetización de CC (paquete de baterías de CC) se puede utilizar para realizar la función de magnetización de CC.
La fuente de alimentación de magnetización de CA (paquete de baterías de inversor CC-CA) tiene las funciones de regulación de voltaje, sobrecarga, sobrecorriente y sobredescarga.
Cuando la fuerza de elevación no es suficiente, la energía se corta automáticamente para garantizar la sensibilidad de la detección de defectos.
La función de visualización de energía puede mostrar la energía actual de la batería y tiene la función de alarma sonora y luminosa.
Chip de microordenador incorporado para estabilizar el voltaje de salida y garantizar la sensibilidad de detección.
Magnetización ajustable
La bolsa de cintura de trabajo especial puede transportar el paquete de baterías, la suspensión magnética, el agente de contraste, la sonda de yugo, etc.

Parámetro técnico
Temperatura de trabajo: -10 ~ +40 C
Temperatura de almacenamiento: -20 ~ 50 C
Humedad relativa: <80% sin condensación
Aumento de la temperatura de trabajo: <18 C
Tasa de carga temporal: >50%
Sensibilidad: Pieza de prueba estándar A1, ranura 15/50 claramente visible.
Potencia de elevación mínima de CA: >4.5kg (44N)
Potencia de elevación mínima de CC: >18.1kg (177N)



Tabla de paquetes de baterías:

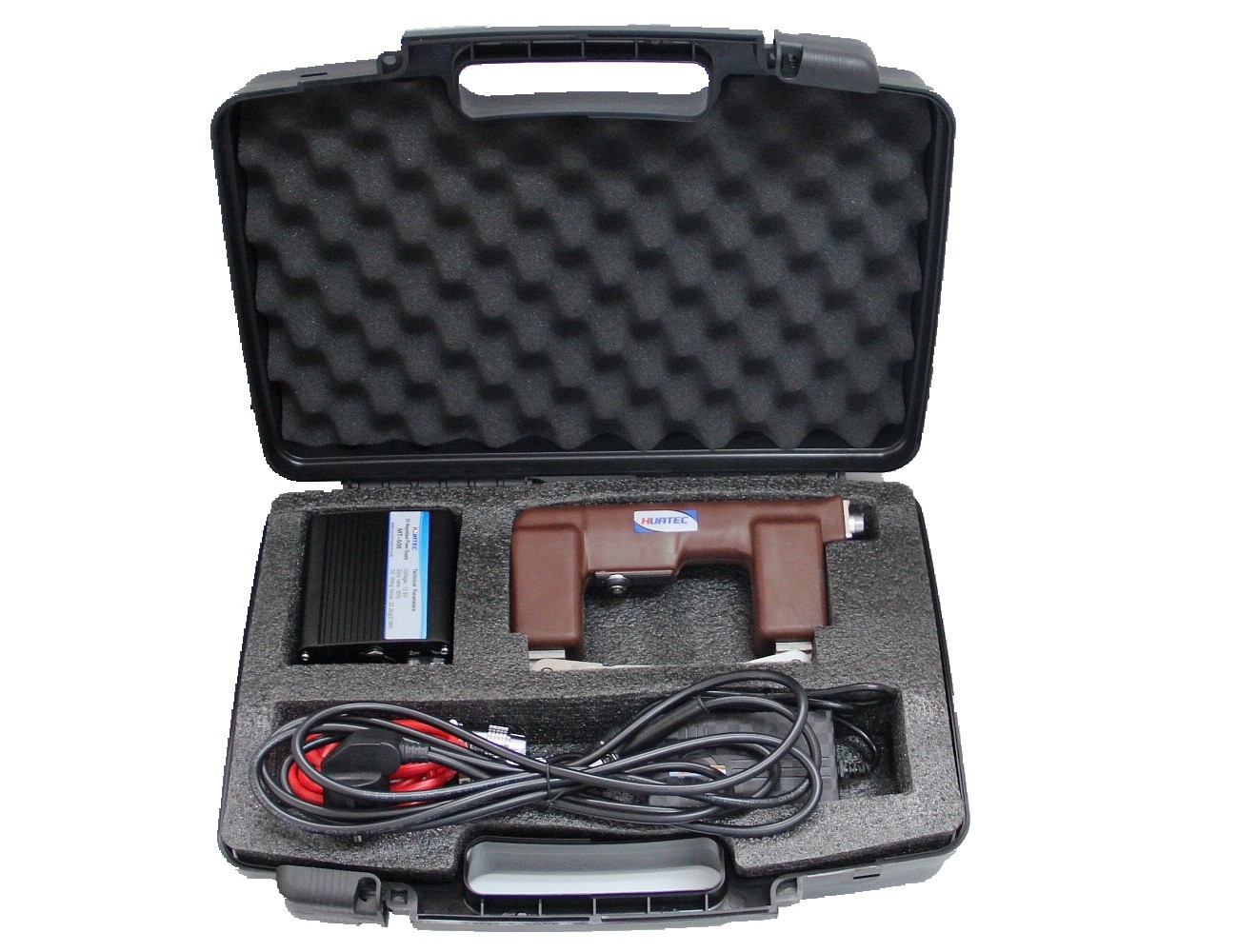

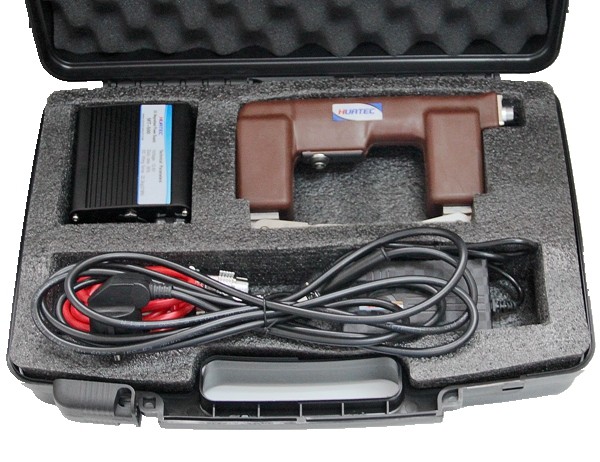

Configuración estándar:

HCDX-Y7T

Anfitrión del detector de defectos de partículas magnéticas 1

Línea de alimentación 1

Paquete de baterías de inversor CC-CA recargable MT610 (fuente de alimentación de magnetización de CA) 1

Mochila de alimentación de CA 1

Adaptador de corriente 1

Línea de conexión de salida de CA 1

Caja de instrumentos 1
