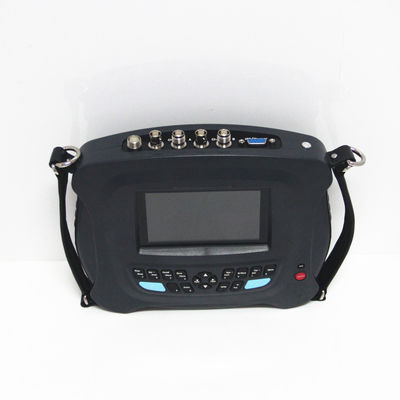

El desequilibrio es una de las principales causas de las vibraciones de las máquinas, y se estima que alrededor del 50 por ciento de todas las fallas son causadas por el desequilibrio de los rotores.El mejor medio para deshacerse del desequilibrio mecánico es el equilibrio en el lugar.. El analizador/balanceador de maquinaria HG904 es especialmente útil para este propósito. Puede medir la intensidad de la vibración; diagnosticar la causa de la vibración analizando el espectro de frecuencia.También se puede utilizar para medir la velocidad de rotación y la fase de vibración, y para calcular el peso y la ubicación del desequilibrio.

Características:

• Fácil de usar
• Ilustración vectorial, el proceso de equilibrio y el resultado se muestran claramente a simple vista
• Almacenamiento de los datos de equilibrio de los 10 rotores
• Seleccionable de la masa de ensayo quitar o permanecer
• Descomposición del resultado de balance a dos ubicaciones asignadas
• Intervalo de peso de ensayo calculado de acuerdo con el peso del rotor, la velocidad de rotación, el radio y el grado de equilibrio requerido
• Validez de la masa de ensayo juzgada automáticamente
• Medición de RPM, amplitud y fase
• Espectro FFT de 400 líneas y función de diagnóstico in situ

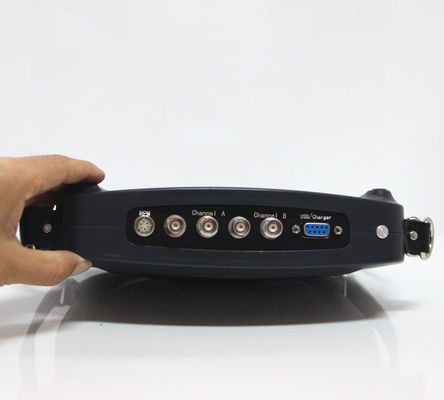

• Recopilación simultánea de datos por dos canales
• Demodulación de envoltura de hardware para diagnóstico de rodamientos y engranajes
• Función de transferencia para medir la frecuencia natural
• Muestra de forma de onda y espectro por LCD grande
• Almacenamiento de valores de vibración y forma de onda de vibración

Condición de funcionamiento

• Rango de temperatura: desde 5°C hasta 50°C
• Humedad relativa:<85%, sin saturar
• Sin gases cáusticos
• Sin un fuerte campo electromagnético y fuerte impacto

Seguridad

El HG904 no está autorizado a entrar en contacto con la parte en marcha de la máquina.

Especificaciones:

• Rango de velocidad de rotación para el equilibrio dinámico: 70-60.000 r/min
• Se puede seleccionar el rango automático y manual
• Precisión de medición de las vibraciones: 5%

Sensores: acelerómetro piezoeléctrico, velocidad de la magnetoelectricidad, desplazamiento de Eddy, etc.

• 8^El-filtro anti-aliasing de la elipse de orden, filtro de paso de banda RPM
• Signo de entrada: acelerómetro y voltaje

• Análisis del espectro de amplitud: 100 líneas a 400 líneas (zoom), Hanning con ventana
• En el caso de las pruebas de detección de anomalías en el espectro, se utilizará el método de ensayo de las anomalías en el espectro.
• Almacenamiento de datos: 400 formas de onda de 1024 puntos y 400 conjuntos de datos

• Las bandas de amplitud y respuesta de frecuencia para la medición general de las vibraciones:

• Bloc de notas: 10 códigos de condición para la inspección visual
• Salida: USB para la comunicación con el PC
• Potencia: Batería recargable Ni-MH durante 8 horas de funcionamiento continuo, advertencia de baja batería
• Entorno de funcionamiento: 0~55^oC, 90% de humedad no condensante
• Medición de la velocidad de rotación con sensor de fotocélula
• Rango dinámico: 60 dB con rango de ganancia ajustable de 48 dB
• Dimensiones: 21 × 13 × 4 cm; Peso: 1,2 kg (incluye baterías)

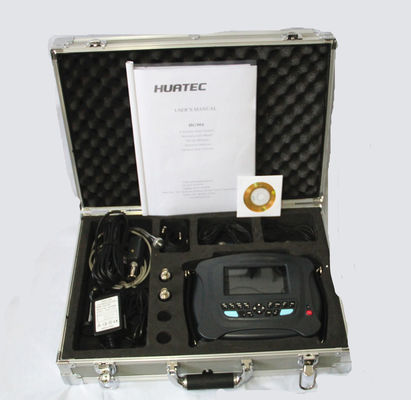

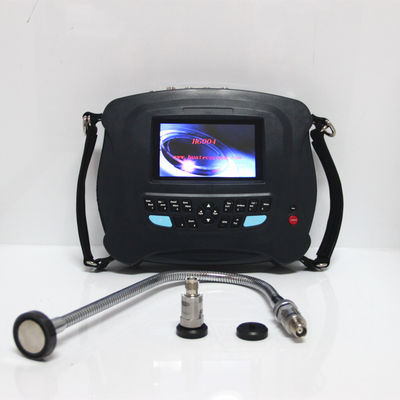

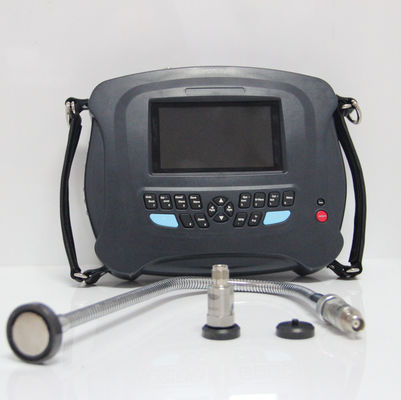

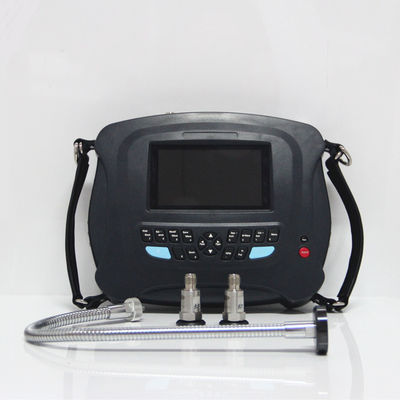

HG904 Lista de embalaje

HG904 Recolector de datos de vibración 1
Acelerómetro 2
Montura magnética 2
Probe de extensión de acero 1
Cargador de batería 1
El acelerómetro 3
Cable de comunicación RS232c 1
Modulo de equilibrio 1

Sensor de velocidad/disparador y cable 1
Conjunto de papel reflector 1
Guía de inicio rápido 1
CD de software 1
Certificados de HG904 y sensores 3
Llevar el maletín 1

Principios de equilibrio

¿Qué es el desequilibrio del rotor de un plano?

El rotor rígido funciona bajo una velocidad muy inferior a su velocidad de rotación crítica de primer orden y su deformación puede ser descuidada.es decir, la relación entre su longitud axial y su diámetro es inferior a 0.5; podemos hacer el equilibrio de 1 plano en él y obtener un resultado satisfactorio.

Pero para el rotor flexible, la deformación no puede ser descuidada, por lo que su método de equilibrio difiere del rotor rígido.el rotor con un solo plano de desequilibrio también se puede equilibrar de acuerdo con el método de equilibrio de un plano del rotor rígidoPara lo anterior, ya sea el rotor rígido o flexible, su calidad de desequilibrio siempre se centra en un disco, por lo que ambos pueden equilibrarse de acuerdo con el método de equilibrio del rotor de un plano.En la planta y manufactura, tales máquinas giratorias son omnipresentes, como la bomba, el ventilador, etc.

Principio del equilibrio en un plano

El balance de HG904 adopta el método del coeficiente de influencia, que también se llama método de balance de medición de fase de un plano.Es conveniente realizar la medición con la fase de vibración de velocidad de rotación cuando se mide la amplitud de vibración del rotor.El proceso de equilibrio de un plano es el siguiente:

1. Medir y aumentar el vector de vibración de la velocidad de rotación inicial (A0) en condiciones normales de funcionamiento.
2. Cargar la masa de ensayo adecuada (M) en el rotor y luego medir el vector de vibración (A01) con la misma velocidad de rotación.
3. Calcular la masa de equilibrio (Q) que debe estar sobre el rotor de acuerdo con la siguiente fórmula:

Q = - M x A0 / (A01 A0)

Durante el equilibrio, todas las vibraciones deben medirse con la misma velocidad de rotación, ya que la fuerza de desequilibrio del rotor se relaciona con la velocidad de rotación.

Principio del equilibrio de dos planos

Casi todo el equilibrio del rotor de un solo tramo se puede lograr mediante el método de equilibrio dinámico de dos planos.El equilibrio dinámico de un plano es solo un ejemplo especial de equilibrio dinámico de dos planos.

Cuando se hace un balance dinámico de 2 planos, se necesitan dos planos de adición de masa y dos puntos de medida de vibración.Pero la diferencia con el equilibrio dinámico de un plano es que la vibración de dos puntos de medición debe medirse al agregar masa de prueba a uno de los planosEso se llama efecto de interacción. El equilibrio dinámico de dos planos tiene cuatro coeficientes de influencia.

Los pasos para hacer el equilibrio dinámico de 2 planos son los siguientes:

1. Medir el valor inicial de dos puntos de medición.
2. La masa de ensayo de carga se colocará en el primer plano y se medirá la vibración de los dos puntos de medición respectivamente.
   Cargar la masa de ensayo en el segundo plano y medir la vibración de dos puntos de medición respectivamente.
3. Obtener la conclusión de la masa de corrección.

Si se conoce el coeficiente de influencia, se puede introducir directamente y se puede omitir el paso (2) anterior.

Apéndice

Clasificación de equilibrio de los rotores rígidos

(Abrogado de la norma ISO 1940/1-1986 Requisito de grado de equilibrio de los rotores rígidos vibración de la máquina)
