Luxómetro de bolsillo para medición de iluminancia industrial 200klx

1. Resumen

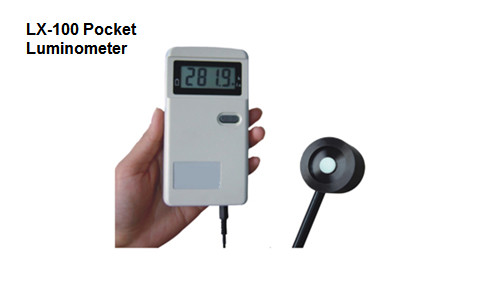

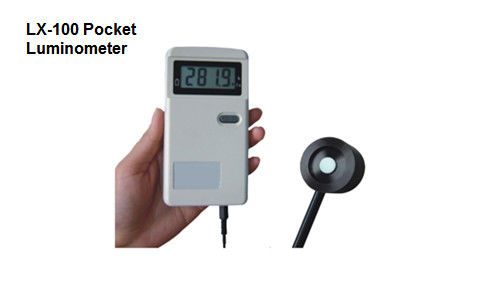

El Luxómetro de bolsillo HUATEC LX-100 es un medidor de alta precisión, bajo consumo de energía, tamaño pequeño, rendimiento estable, fácil de usar y portátil, que se utiliza principalmente en mediciones de iluminancia en el campo industrial.

2. Características
1, Amplio rango de medición, interruptor de rango de medición de diez veces en cuarta marcha automáticamente;
2, Bajo consumo de energía, encendido con pila laminada de 9V, directivas de bajo voltaje;
3, El detector V (λ) para enmendar un alto nivel, alcanzando los requisitos del medidor de nivel nacional;
4, Pantalla de cristal líquido de cuatro dígitos y el ángulo de visión del campo es mayor de 60 grados;

3. Principios básicos

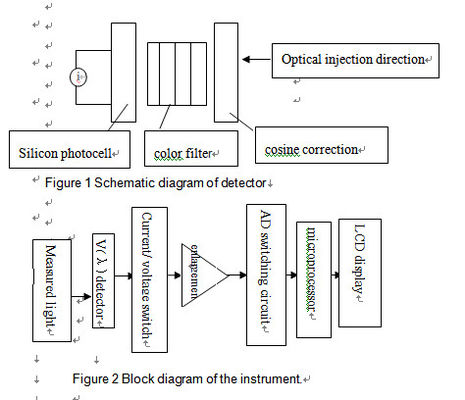

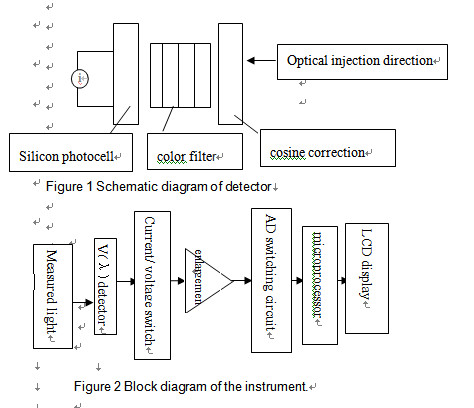

El instrumento consta principalmente de un detector y el instrumento secundario. Las pruebas fotométricas de varias cantidades físicas que afectan la precisión de la clave es la sensibilidad a la luz de la curva de respuesta del detector de la función del sistema visual humano V (λ) enmiendas. Debido a que las células fotovoltaicas de silicio tienen una estabilidad y vida útil a largo plazo, por lo que se utiliza ampliamente en la prueba fotométrica, pero la sensibilidad espectral de las células fotovoltaicas de silicio para responder a la curva estándar y la función visual humana CIE1931 V (λ) tienen una mayor diferencia. La comunidad internacional generalmente utiliza un filtro de color especialmente diseñado para enmendar la curva, el nivel de enmienda afecta directamente la precisión de la prueba del instrumento. El detector V (λ) para enmendar un alto nivel, alcanzando los requisitos de los medidores de nivel nacional. El diagrama de estructura se muestra en la Figura 1.

La señal fotométrica probada se genera mediante el detector V (λ) para recibir y convertir en una fotocorriente, la fotocorriente se amplificará después de convertirse en una señal de voltaje y luego el módulo en una cantidad digital, se lee en el microprocesador. El microprocesador obtiene los datos de precarga multiplicados por el factor de escala que es para ser los resultados finales de la medición. La Figura 2 muestra el diagrama de bloques del instrumento.

4. Indicadores técnicos
1, Rango de medición: 1lx ~ 200klx;
2, Precisión de la medición: 1;

1. Frecuencia de actualización de la pantalla: 1 vez / seg;
   4, Fuente de alimentación: batería laminada de 9V;

5, Consumo de energía: <20mW;
6, Condiciones ambientales de trabajo: Temperatura 0 ~ 40 ℃, humedad: "90%;
7, Tamaño del medidor: 130 mm × 65 mm × 25 mm;

5. Instrucciones de uso
1, Instale la batería del medidor, abra el interruptor de encendido del instrumento;
2, Conecte la sonda de intensidad de luz V (λ), abra la cubierta de la sonda y colóquela en la posición de la sonda medida;
3, El instrumento muestra los datos que deben ser los grados de luz de la ubicación, la ventana de visualización a la derecha de las flechas es la unidad de "lx", o "klx", cuando la señal se desborda, la ventana muestra "-oL-";
4, Cuando la batería está baja, lo que indica la esquina inferior izquierda de las flechas de bajo voltaje; cuando la batería se está agotando, la ventana de visualización muestra el "batt", lo que indica la necesidad de reemplazar la batería para poder funcionar;
5, La instrumentación debe apagarse inmediatamente después, si la operación continua durante unos 30 minutos después, no hay apagado, se apagará automáticamente.

6. Notas
1. Debe prestar atención a mantener limpia la superficie del detector, no debe usarse, debe sellarse inmediatamente con la cubierta de la sonda;
2. El instrumento con el detector está equipado con un reemplazo uno a uno de la sonda para ser recalibrado después del dispositivo;
3. No utilice los instrumentos, deben apagarse inmediatamente, la energía debe ser suficiente tiempo para reemplazar la batería, durante mucho tiempo cuando no esté en uso, debe quitar la batería.
