Detector de rayos X portátil direccional de tubo de vidrio de 160KV para detección de defectos XXQ-1605

160KV tubo de vidrio de 18 mm Direccional de radiación portátil detector de errores de rayos X XXQ-1605

Características funcionales:
El detector de fallas de rayos X de la serie HUATEC XXG/XXQ producido por nuestra compañía, HUATEC Group Corporation, que adopta técnicas de pulso de frecuencia variable y de frecuencia constante.Los controladores de la serie XXG/XXQ tienen una nueva estructura, un rendimiento perfecto y conveniente para llevar etc. caracteres. se basa en el sistema de control de microordenadores y la estructura modular, que hace que la máquina integral obtener una mejor estabilidad y fiabilidad.Para la comodidad de los clientes, la máquina también ofrece la función de envejecimiento, lo que aumenta su vida útil.y tiene excelentes propiedades de pequeño volumen y peso ligeroLos productos han sido ampliamente utilizados para pruebas no destructivas en la industria de vuelos espaciales, la industria de ingeniería de soldadura, la industria de construcción naval, la industria de tuberías de calderas, la industria de ingeniería petroquímica,fabricación de aeronaves, la industria del mantenimiento, la industria del automóvil, las industrias de defensa, etc.
Características:
◆Adoptar el control por microcomputadora y la estructura modular, con una fuerte capacidad antiinterferencia y una alta automatización y rendimiento fiable.
◆La configuración de los parámetros, el proceso de trabajo y la indicación de problemas se indicarán en la pantalla LED.
◆La llave de envejecimiento independiente está diseñada para envejecer la máquina convenientemente.
◆ Tiempo de irradiación a tiempo de enfriamiento es 1:1.
◆El controlador puede reconocer automáticamente el tipo de generador de rayos X.
◆Se introduce el panel de color a prueba de agua y polvo y el teclado de sonido digital para que los parámetros de exposición se seleccionen rápida y precisamente.
◆Asegurar la seguridad de la utilización del instrumento, que está instalado con sobrevolución, bajo tensión,
Dispositivo de protección contra sobrecorriente, bajocorriente y sobre temperatura.
◆Se ha diseñado una cerradura de seguridad única que protege al operador de los daños causados por la radiación.
◆Adoptar el rango más amplio de valores de KV y resolver el problema de dificultad del rango radiográfico corto.

(Bloqueo de la puerta con la máquina, cuando se abre la puerta principal, el instrumento corta automáticamente el alto voltaje para proteger al operador)

XXQ1605 Orientación/dirección del tubo de vidrio

Principales parámetros técnicos





































Principio de trabajo

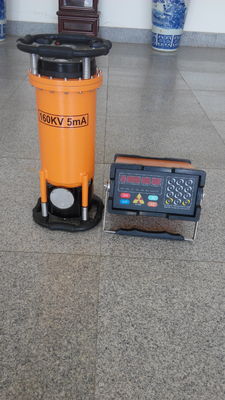

Esta máquina está compuesta por un controlador inteligente generador de rayos, cable de alimentación y cable de conexión.

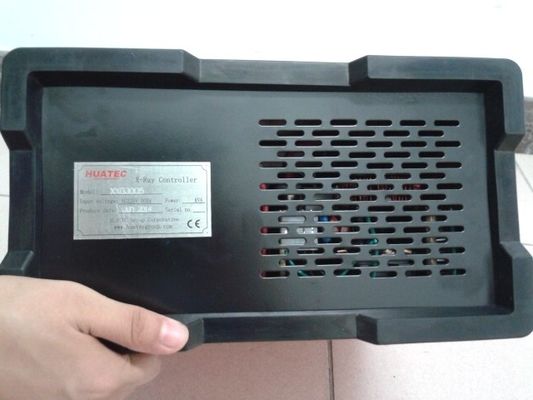

1.El controlador estará compuesto por las siguientes secciones:

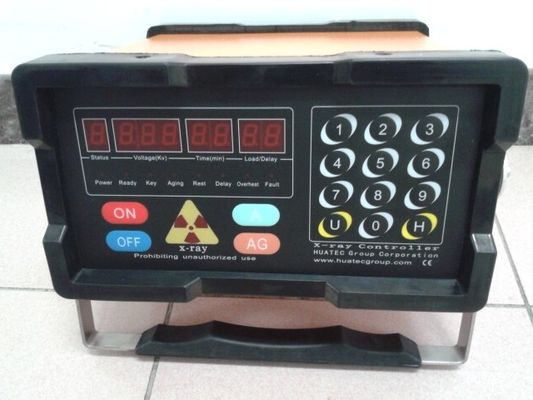

Panel delantero:Display LED, indicador de estado y de avería, teclados táctiles (véase la introducción del panel de control)
Panel lateral:En el caso de las máquinas de cerradura de puertas, la luz de advertencia y el terminal de conexión del cable de alimentación y el cable de conexión, el interruptor de alimentación, el interruptor de la llave, el enchufe del fusible, la luz de advertencia y el cable de conexión.
Circuito interno:circuito de alimentación, circuito de rectificación, circuito de filtro, circuito de inversor, circuito de control y otros circuitos.

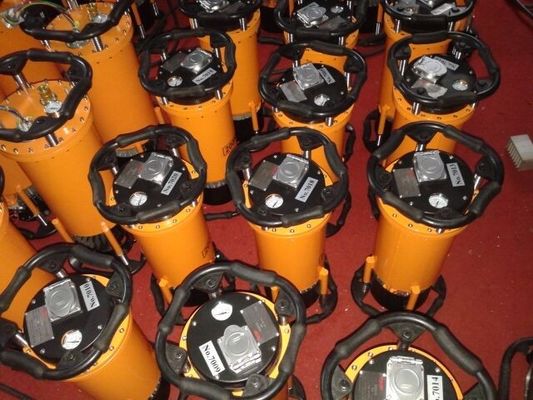

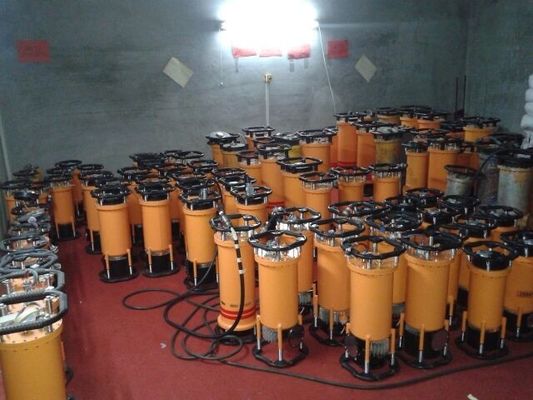

2El generador de rayos X estará compuesto por las siguientes secciones:
tubo de rayos X, transformador de alto voltaje, relé de temperatura, manómetro de presión de gas y ventilador de enfriamiento, etc.
3El diagrama esquemáticode la máquina completa:

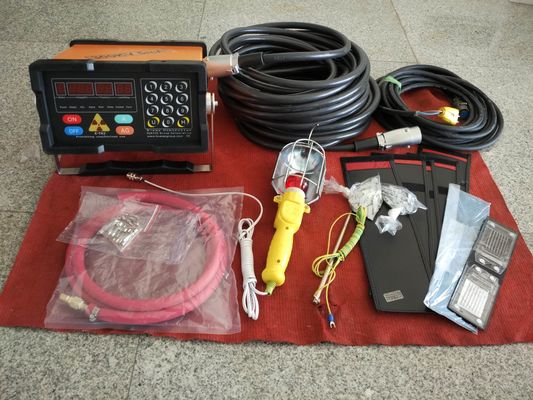

Entrega estándar


Accesorios opcionales:
Plataforma de ensayo, penetrímetro IQI/cable, letra/dígitos de plomo, cinta de plomo, casete, pantalla de plomo, dosímetro personal, visor de películas, densitómetro, desarrollador de películas, luz de cuarto oscuro, bloque de calibración RT, etc..
